TDC2000-N

北斗导航安全设备,针对存量GPS接收机单北斗改造的低成本解决方案,支持BDS信号转伪GPS信号输出

TDC2000-N 1

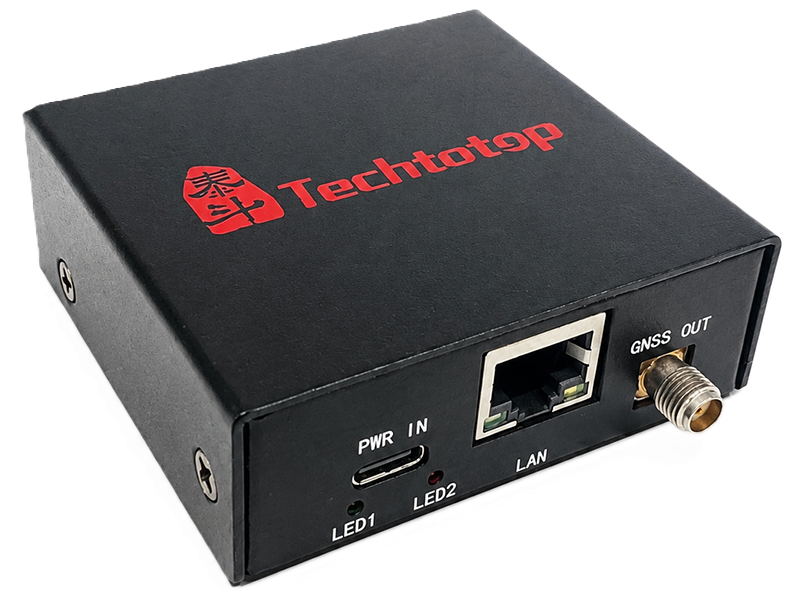

TDC2000-N 2
终端设备 · 交通定位导航设备

TDC2000-N

北斗导航安全设备,针对存量GPS接收机单北斗改造的低成本解决方案,支持BDS信号转伪GPS信号输出

功耗≤ 5W
水平定位精度≤ 3m RMS
工作温度-40℃ ~ +85℃
尺寸80mm × 68mm × 26mm

产品概述

TDC2000-N 北斗导航安全设备专为北斗化改造设计,解决部分前期已有设备不具备北斗信号接收能力的固有问题。设备接收真实北斗卫星信号,滤除GPS等其他卫星系统信号,经过信号处理和转化后模拟生成伪GPS信号,将真实北斗信号和模拟伪GPS信号一起对外输出,满足存量GPS接收机进行单北斗改造的导航定位功能要求。 产品定位于为客户提供单北斗系统天线侧改造的低成本解决方案。支持BDS B1I和B1C频点,兼容北斗三号卫星,支持60个卫星跟踪通道。提供2路串口、100M以太网口,并支持通过配套安卓手机APP进行设备管理、参数配置、星历注入和固件升级。

主要特性

支持对已有GPS单模/多模接收机进行北斗化改造
支持BDS B1I和B1C频点,兼容北斗三号卫星
60个卫星跟踪通道
真实北斗信号和伪GPS信号同时输出
支持12颗伪GPS卫星同时输出,CNO ≥ 40dB
USB Type-C 5V/1A电源输入,支持天线馈线5V供电
支持外接高精度时钟源
2路串口,支持NMEA输出、指令控制和星历注入
100M以太网口,可定制远程网络管理
配套安卓APP管理(参数配置、星历注入、固件升级)
水平精度 ≤ 3m RMS,垂直精度 ≤ 5m RMS

技术规格

参数数值
尺寸80mm × 68mm × 26mm
功耗≤ 5W
工作温度-40℃ ~ +85℃
存储温度-40℃ ~ +85℃
电源输入USB Type-C DC 5V/1A
输入电压范围4.75V ~ 5.25V
BDS输入频点B1I, B1C
卫星跟踪通道60个
伪GPS发射通道12个,CNO ≥ 40dB
水平定位精度≤ 3m RMS
垂直定位精度≤ 5m RMS
速度精度≤ 0.1m/s RMS
以太网RJ45 ×1,100M
射频接口SMA ×2(GNSS IN/OUT),50Ω

应用领域

存量GPS接收机单北斗改造
车载导航定位系统升级
北斗导航安全应用
特殊行业单北斗合规改造
