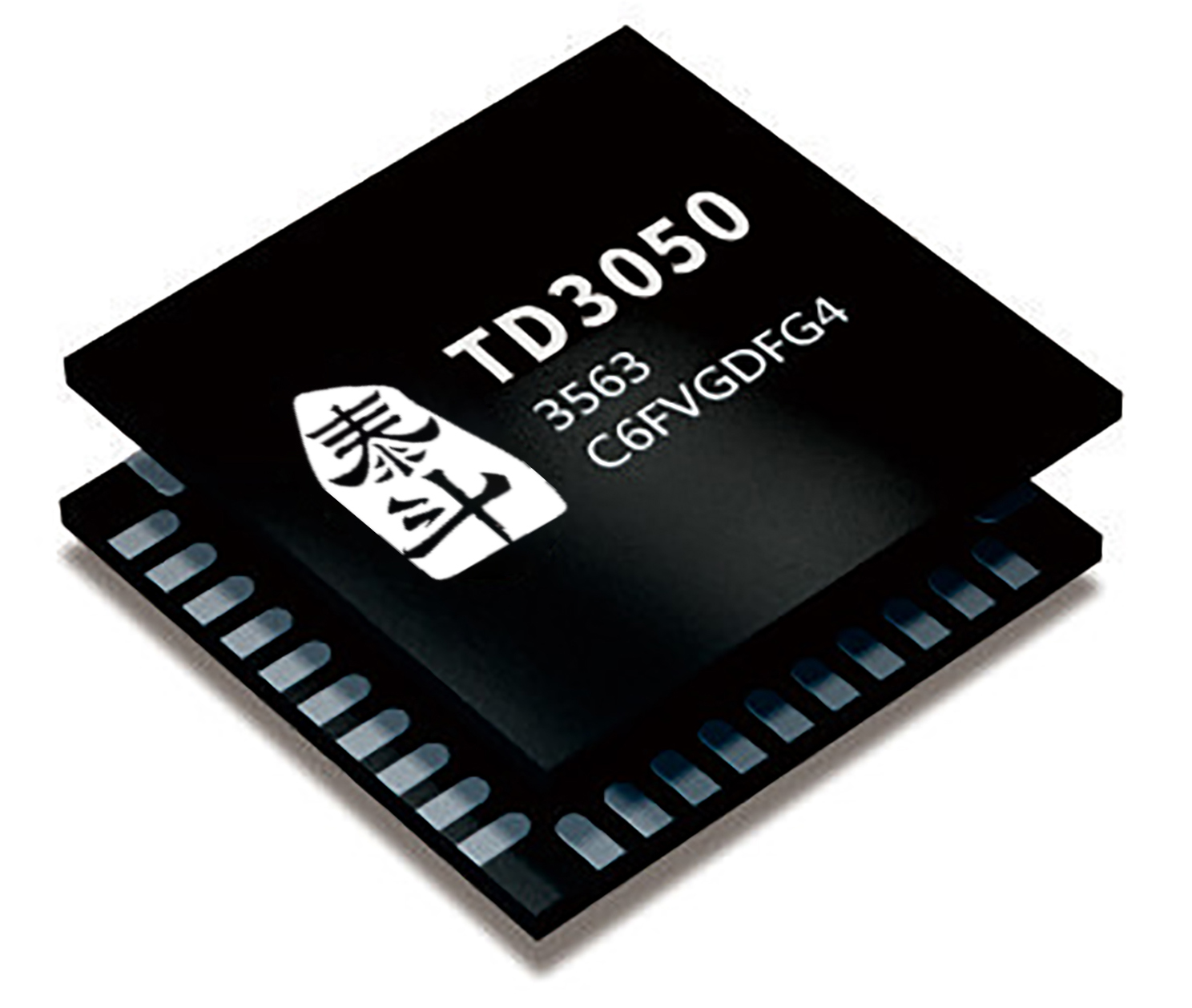

了解更多TD3050
北斗三号RDSS射频基带一体化芯片，40nm工艺，支持北斗短报文通信和定位功能
产品概述
泰斗TD3050芯片采用40nm工艺和高效的PMU设计，具备小型化和低功耗的特点，显著提升用户设备的续航能力。
TD3050是一款北斗三号RDSS射频基带一体化芯片，实现了北斗三号RDSS收发功能、定位功能，向用户提供快速、准确的短报文收发服务。
芯片内部集成了LDO、LNA、POR、射频处理、数字基带处理、32位RISC CPU、ROM、RAM、Watchdog、Timer、RTC等，并支持SCI、UART、I2C、SPI、GPIO、外部中断EXINT、TX使能等丰富的接口。仅需简洁的外围接口以及PA等器件便可实现完整RDSS短报文收发功能，减少PCB面积，为用户节省硬件成本。
主要特性
支持BD3 S/L（出站S2C_p、S2C_d信号；入站Lf1、Lf2信号）波段信号接收，实现RDSS定位和区域短报文通信功能
具备RDSS应急搜救功能
支持通信加密、用户授权、无线电静默功能
集成电源管理PMU单元
支持单电源1.65V~3.3V供电，内部集成DC-DC以及LDO
电源分区管理，支持多种低功耗工作模式
支持TCXO或外部更高稳定度时钟输入，支持26MHz输入频率
具备频率补偿功能
支持外部管脚控制芯片时钟门控
支持通用外围接口SCI、UART、I2C、SPI和GPIO
串口支持软件版本升级
用户接口支持标准《北斗三号民用终端通用数据接口要求》
技术规格
| 参数 | 数值 |
|---|---|
| 接收频段 | S: 2491.75MHz ± 8.16MHz |
| 接收灵敏度（8kbps） | ≤-130dBm @误码率<10⁻⁵ |
| 接收灵敏度（16kbps） | ≤-127.5dBm @误码率<10⁻⁵ |
| 接收灵敏度（24kbps） | ≤-123.8dBm @误码率<10⁻⁵ |
| 接收通道数 | ≥14个 |
| S2C_p导频信号功率 | -132dBm ~ -116dBm |
| 发射频段 | Lf1: 1614.26MHz ± 4.08MHz; Lf2: 1618.34MHz ± 4.08MHz |
| 发射功率 | 0dBm ~ +2dBm |
| 载波抑制 | ≥30dBc |
| 动态速度 | ≤515m/s |
| 首次捕获时间 | ≤2s（95%置信） |
| 失锁重捕 | ≤1s（95%置信） |
| 通信成功率 | ≥99% |
| 报文长度 | 单次最多1000个汉字 |
| 工作电压 | 1.65~3.63V |
| 功耗 | 50mA@3.3V（接收），90mA@3.3V（发射） |
| 工艺制程 | 40nm |
| 封装形式 | QFN44 5mm×5mm×0.75mm |
应用领域
北斗短报文通信
室内外定位
应急信息接收
