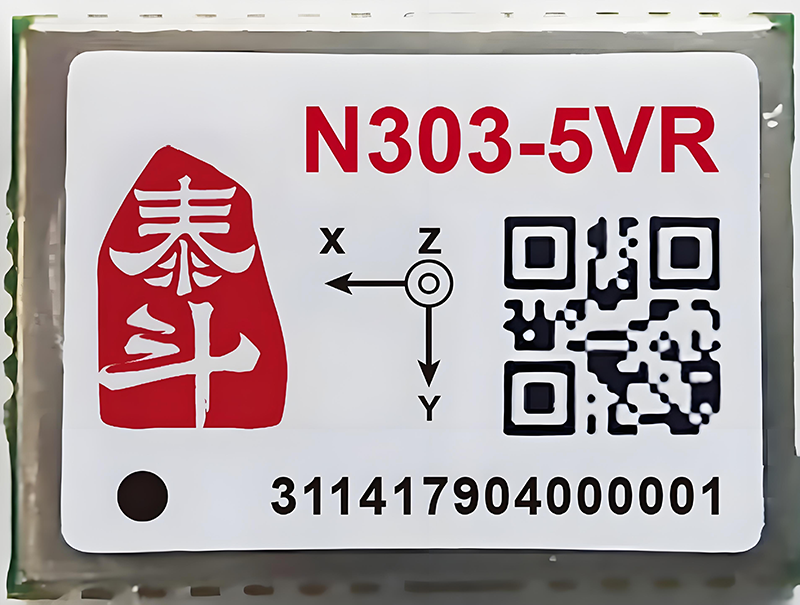

N303-5VR
多模组合导航模块，16.6×12.2×2.6mm，支持BDS/GPS/GLO/GAL/QZSS+MEMS惯性导航，宽电压2.8-3.6V
了解更多N303-5DR
多模组合导航模块，16.6×12.2×2.2mm，多频点（GPS L1/L5、BDS B1I/B1C/B2a等）+MEMS惯性导航，集成TD1050芯片
产品概述
N303-5DR模块是泰斗微电子科技有限公司推出的一款支持GPS/BDS/GLONASS/GALILEO卫星导航定位+MEMS惯性导航的组合导航模块。模块内部集成了泰斗自主研发的SOC基带+射频一体芯片TD1050和MEMS器件，全面支持北斗三信号，可为用户提供抗干扰强、功耗低、品质高的高精度定位解决方案。
N303-5DR组合导航模块尺寸为16.6mm×12.2mm×2.2mm，满足定位终端产品设计时对模块体积缩减的需求。模块采用24pin邮票孔封装，满足定位终端产品生产时对模块快速贴装的需求。N303-5DR内部集成电源管理功能，内置SAW和LNA。
主要特性
24pin邮票孔封装，尺寸16.6mm×12.2mm×2.2mm
支持GPS L1C/A/L5、BDS B1I/B1C/B2a、GLO L1OF、Gal E1/E5频点
支持GPS/BDS/GLONASS/GALILEO的单模、多模工作，可通过指令相互切换
支持WGS84坐标系
支持A-GNSS辅助定位
支持惯性组合导航
支持车速信息输入，支持ADR和UDR模式
具有备份电源输入接口，支持热启动
支持Sensor原始数据输出
拥有UART外围接口
集成度高，外围应用电路简单
技术规格
| 参数 | 数值 |
|---|---|
| 冷启动时间 | <30s |
| 热启动时间 | <2s |
| 重捕获时间 | <1s |
| 捕获灵敏度 | -146dBm |
| 跟踪灵敏度 | -161dBm |
| 水平定位精度 | <2m |
| 高程定位精度 | <3m |
| 测速精度 | 0.2m/s |
| 航向角精度 | <0.3° |
| 俯仰角精度 | <1.5° |
| 横滚角精度 | <1.5° |
| 位置更新率 | 1~10Hz |
| MEMS更新频率 | 100Hz |
| ADR定位误差 | 2%路程 |
| UDR定位误差 | 5%路程 |
| 工作电压 | 3.1~3.6V |
| 平均功耗 | 140mA @3.3V |
| 待机功耗 | 75µA @3.3V |
| 外接天线增益 | 30dB |
| 工作温度 | -40~85℃ |
| 存储温度 | -40~125℃ |
| 封装形式 | 24pin stamp-hole |
| 尺寸 | 16.6×12.2×2.2mm |
| 重量 | 2g |
| 内置芯片 | TD1050 |
应用领域
车载高精度定位导航
精准农业
无人机
