了解更多BD303-5
单北斗单频高精度定位模块，16.6×12.2×2.2mm，B1I+B1C频点，RTK厘米级定位，集成TD1052芯片
产品概述

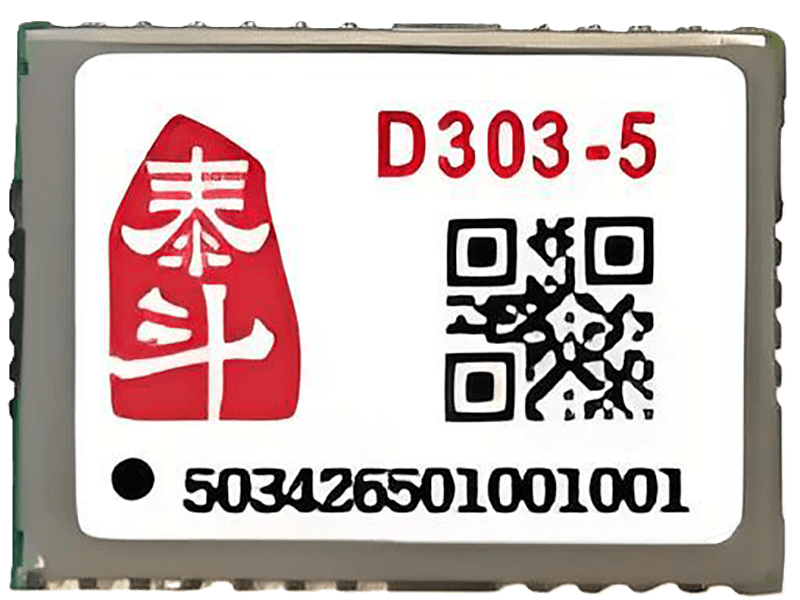

BD303-5模块是泰斗微电子科技有限公司推出的一款支持单北斗单频高精度定位模块。模块内部集成了泰斗自主研发的SOC基带+射频一体单北斗芯片TD1052，可支持BDS B1I+B1C频点，全面支持北斗三信号，支持RTK，可为用户提供精度高、抗干扰强、功耗低、品质高的单北斗高精度定位解决方案。
BD303-5模块满足定位终端产品设计时对模块体积缩减的需求。模块生产符合IATF16949，模块可靠性测试符合ISO16750。模块采用24pin邮票孔封装。BD303-5内部集成电路管理功能，内置SAW和LNA。
主要特性
BDS单模工作，支持BDS B1I+B1C频点
支持CGCS2000坐标系
支持A-BDS辅助定位
支持原始观测量输出（RTCM3.3）
支持RTK（RTCM3.3）
支持10Hz输出
支持飞行模式
支持作为基准站
集成度高，外围应用电路简单
生产流程符合IATF16949
模块测试符合ISO16750
技术规格
| 参数 | 数值 |
|---|---|
| 冷启动时间 | <30s |
| 热启动时间 | <2s |
| 重捕获时间 | <1s |
| 捕获灵敏度 | -147dBm |
| 跟踪灵敏度 | -162dBm |
| 水平定位精度 | <2m |
| 高程定位精度 | <3m |
| RTK水平定位精度 | <2cm+1ppm |
| RTK高程定位精度 | <3.0cm+1ppm |
| 测速精度 | <0.1m/s |
| 数据更新率 | 1~10Hz（默认1Hz） |
| 工作电压 | 3.1~3.6V |
| 功耗 | 68mA |
| 封装形式 | 24pin stamp-hole |
| 尺寸 | 16.6×12.2×2.2mm |
| 内置芯片 | TD1052 |
应用领域
智能驾驶
车载高精度定位导航
精准农业
无人机
